自制12V蓄电池充电电路

admin

　12V蓄电池自动充电电路会自动监测蓄电池电压，当蓄电池电压低于11V时，该电路自动对蓄电池充电直到将蓄电池充满（14.4V～14.7V左右）。　　同时充满后自动关闭充电电路，直到蓄电池电压再次低于11V时对蓄电池再次充电。

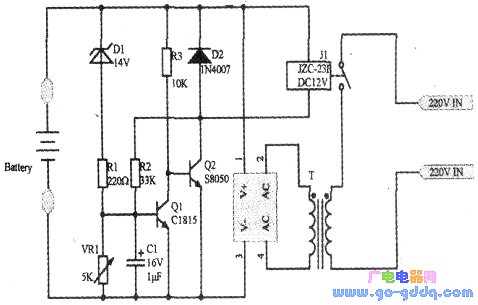

　　电路原理说明电路见图。将蓄电池接人电路后，因Ql基极接有电容Cl，并且蓄电池电压达不到14.7V，这时Dl和Ql截止，R3为Q2提供基极电流，Q2饱和导通，继电器Jl吸合，市电经变压器T降压并经全桥整流后对蓄电池充电，当蓄电池电压充满电时，其电压会达到14.7V左右，这时Dl和Ql导通，Q2截止，继电器Jl触点自动断开，充电结束。




　　充电结束后，蓄电池经负载放电其电压会随着时间的推移逐渐降低，合理选择VR1的阻值，即使当蓄电池电压降低到12V，这时D1截止，但由于R2的存在，Q1继续保持饱和导通状态，直到蓄电池电压继续降低到经R2流向Ql的电流不足以支持Ql导通，Ql会马上截止，这时Q2饱和导通，继电器Jl吸合，市电经变压器T降压并经全桥整流后对蓄电池再次充电。
　　稳压管Dl选定为13.5V～14V左右，加上Rl两端的电压和01的BE结电压正好14.4V～14.7V左右，作为充电监测的关断电压，如果没有合适的稳压管可以用两只稳压管串联代替。VR1为充电开启电压调整电位器，通过调整VR1使其充电开启电压为11V附近即可。
　　元件选择：Ql为C1815，β≥100Q2为s8050，B≥100。
